应用案例



深圳妈湾发电总厂电除尘电加热及IPC系统网络建设方案



一、背景


从目前妈湾电厂1#~6#炉电除尘电控设备及IPC系统使用情况看,1#~4#炉电加热部分未进行下位机设备改造,不能与上位机进行远程通讯,因此,IPC系统不能实现对电加热设备的实时数据查看和远程监控功能。


另外,每台炉由于改造时间不同,每一台炉都由自己独立的一套IPC系统进行控制。为了便于运行人员操作和管理,需要把6台炉的IPC系统集中到一台工控机上进行监控和实时数据查看,实现6台炉IPC系统整体集中控制,实现电厂减员增效的目的。


二、改造总体方案和性能


根据妈湾电厂对电除尘的网络建设要求,及在现有控制设备的基础上,结合1#炉电除尘改造即将实施改造的情况,我们提出一个整体的解决方案。该方案实现后能保证在一台上位机上对六台电除尘高、低压电控设备进行实时监控,并且实现两台机器双机热备,当主机出现故障时,备机能及时检测此情况并及时取代主机投入运行而不用人为操作。
我公司将提供技术先进、工艺优良、保护完善、可靠性高的高质量产品用于此次改造,实现六台炉电除尘控制系统网络的基本构建,实现在一台独立的上位机上实时对1#~6#炉电除尘高低压电控设备进行监控和远程监测,数据曲线波形、故障记录等的存储功能,并提供完善的保护功能,实时报警功能,保证电除尘电控设备运行在****工作状态。

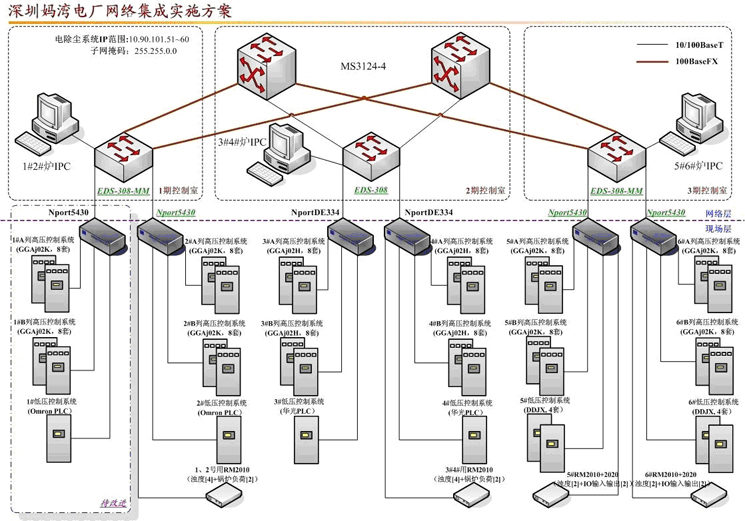

三、改造后实现一机控六台炉的方案:

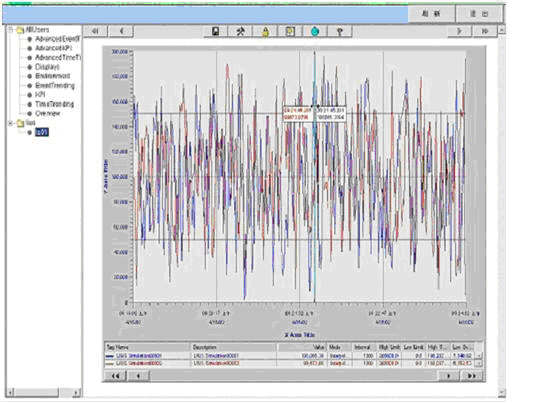

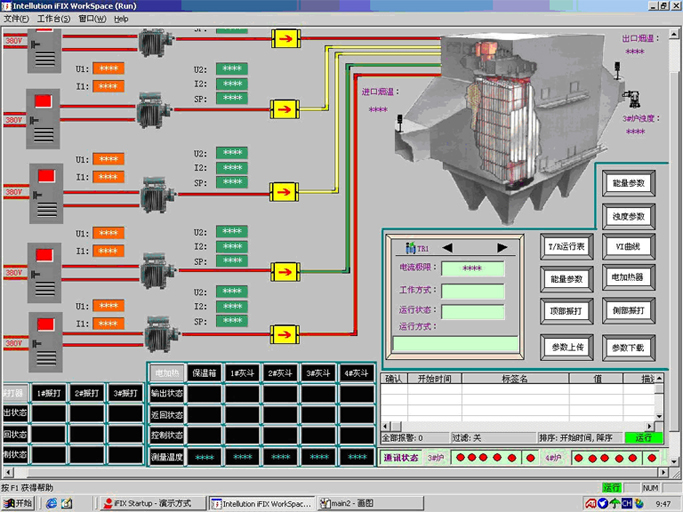

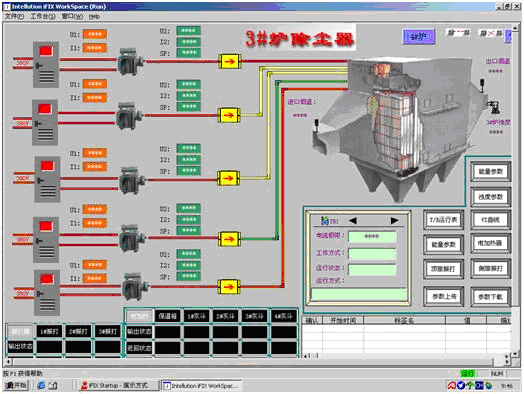

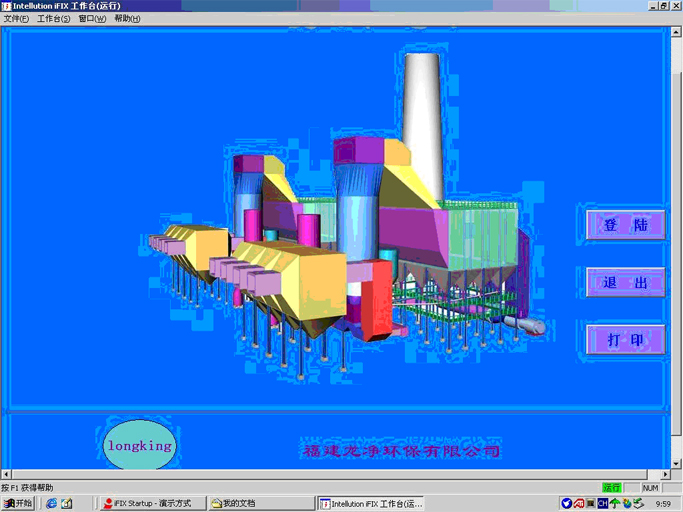

四、升级后的IPC系统部分功能画面
