华能汕头发电厂3#炉电除尘节能改造应用

一、前言

    节能是我国的基本国策，已日益受到重视，在火力发电厂中电除尘器运行耗电，占电厂厂用电很大比例。在保证除尘器现有除尘效率的前提下，如果能降低电除尘器的运行能耗，具有巨大的经济效益和社会效益。当前，节能减排工作正在各行各业如火如荼地展开。我厂也不例外，大力开展各项节能工作，拓展节能渠道，在3＃炉600MW机组电除尘器进行节能控制便是其中一项具体的技术应用。节能控制技术实施以来，效果相当不错，达到了保效节能的目的。

    华能汕头电厂#3炉锅炉是600MW机组，静电除尘器的本体采用龙净环保BE型除尘器，高压电控部分采用龙净环保的GGAJ02-1.6A/72KV 、GGAJ02-1.2A/80KV K型设备，低压电控部分采用采用龙净环保研制的低压集控系统，控制系统采用基于前端机的IPC电除尘智能控制系统，该系统对#3炉电除尘进行集中控制和管理。#3炉电除尘自投运以来，设备除尘效果达到设计要求，烟尘排放达到国家环保要求。

二、主要应用节能技术

    1、现场工况自动诊断技术

    2、反电晕自动检测技术

    3、多参量反馈的闭环控制技术

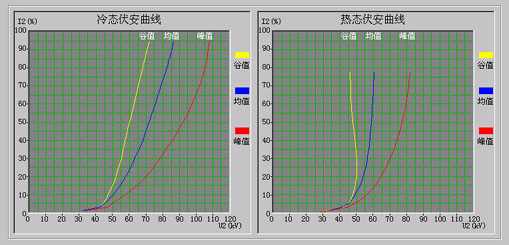

    VI曲线

    BX曲线

三、应用实施

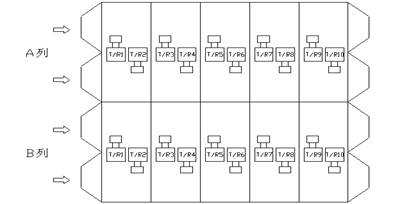

    3＃炉电除尘器采用双列双室五电场布置，共配置有12台1.6A/72kV和8台1.2A/80kV的高压控制设备，其布置示意图如下所示：

为了实现电除尘器的保效节能，我们分析高压设备的控制特点和一次设备上有利条件，引进龙净环保的电除尘节能核心技术，对GGAj02-K电除尘电压自动调整器和IPC系统进行现场改进和调试，主要工作有：

1、对现有20台高压硅整流控制系统，保留其现有控制功能、保护功能、通讯功能的情况下，进行柜内的软硬件改进，用具有节能控制功能的控制系统更换了原有的高压控制系统。更换控制系统后的高压控制系统能够自动跟踪电场工况的变化，自动选择运行参数，使运行电压始终工作在电场工况需求的****状态，减少不必要的供电输出功率，仍然达到良好的收尘效果。

2、同时升级电除尘IPC系统为最新的IPC智能节能优化控制系统，进行系统软件功能改进工作，增加新的节能管理控制功能，增加TR扩展配置功能、设置负荷区间与节能调节参数功能、节能数据处理功能等，对整个除尘器的节能进行统一的管理和调度，如可以通过操作选择不同负荷区间的节能级别、可以选择各高压设备的节能级别，使节能控制更加有效、合理。

3、在高压系统和IPC系统的功能改进完成之后，全套系统启动运行，现场跟踪调试。根据设备实际参数和工况状况进行功能调试、参数整定、系统设置等工作。例如调试时，为保证各列各室１电场收集粗灰，电场１的运行控制参数保持不变，继续按照原来设置的参数（MODE0，I2%=40、额定值1600mA）运行，其它电场则按节能模式进行自动跟踪、自动调整运行参数。

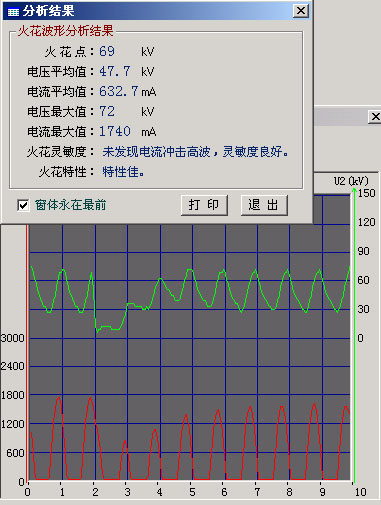

经过一段时间的调试，除尘效率满足排放控制要求的前提下，而且除尘器工作的耗电得到了比较大幅度的降低，整体效果良好。从某电场高压系统电气信号表现出来的伏安特性曲线来看，可以认为电场的电气特性良好，由此也反映出除尘器除尘效果好。

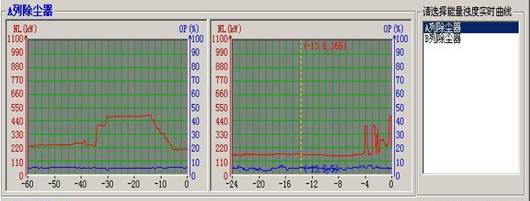

其节能能耗和排放效果也可通过能耗浊度曲线图反映：上图是A列电除尘能耗浊度曲线，红色曲线代表Ａ列除尘器高压运行能耗趋势，蓝色曲线代表Ａ列除尘器出口烟气浊度变化趋势，左边为1小时变化曲线，右边为24小时变化曲线。左边曲线显示了系统从节能模式到常规模式（不节能）、再到投入节能模式的一个变化过程，表明系统在工作模式的变化过程中浊度相对稳定，说明了节能模式的运行并没有影响除尘效果，节能有效。

四、环保局测评验收

    为了验证＃3炉节能效果和排放能否达标，特请汕头市环保局监测大队在2007年7月16至24日，在锅炉分别燃用高灰份煤种及设计煤种情况和不同工况条件下的检测节能效果和排放情况；结论令人满意：

    1、 燃烧高灰份煤种节能控制运行情况。在燃烧高灰份煤种情况下，除尘器投入节能控制器，在锅炉运行负荷为100%、90%、70%三种工况下，除尘后烟气烟尘浓度和除尘效率均满足环保要求（****排烟浓度低于40 mg/m3，除尘效率平均值99.73％）；节能达到50％及以上（同负荷，、同工况、同排放、同除尘效率下的功耗）。

    2、燃烧设计煤种节能控制运行情况。在燃烧设计煤种情况下，除尘器投入节能控制器，在锅炉运行负荷为90%、75%两种工况下，除尘后烟气烟尘浓度和除尘效率满足要求。除尘效率平均值99.78％，节能可达到70％及以上（同负荷，、同工况、同排放、同除尘效率下的功耗）。

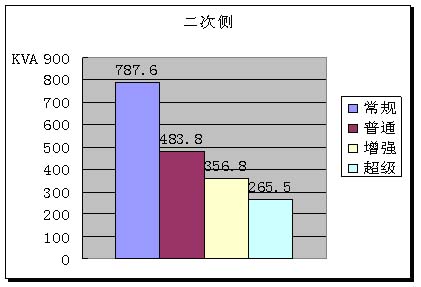

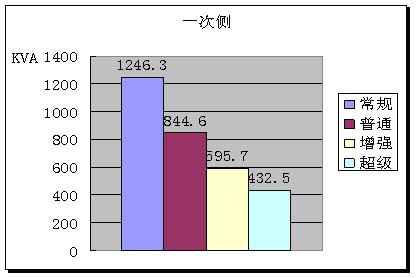

    系统在常规、普通节能、增强模式、超级节能4种工作模式下消耗功率统计：

五、结语

    综上所述，本次电除尘节能控制技术的应用，不仅整体改动小、不影响设备的正常运行，而且通过增加节能控制功能，充分发挥电除尘电控新技术新功能的作用，使华能汕头电厂电除尘节能工作得到扎实的开展，并取得良好的效果，产生可观的经济效益。

    在节能控制技术应用的过程中，也充分认识到电除尘的除尘效率关联因素较多，不可以偏概全。在控制方面开展提效节能措施的同时，应考虑电除尘烟气前级输入的变化，如锅炉燃烧煤种、燃烧工况等；应考虑阴阳极振打、前后电场阴阳极振打机制，既要清灰效果好又要不导致二次飞扬，影响除尘效率等因素。

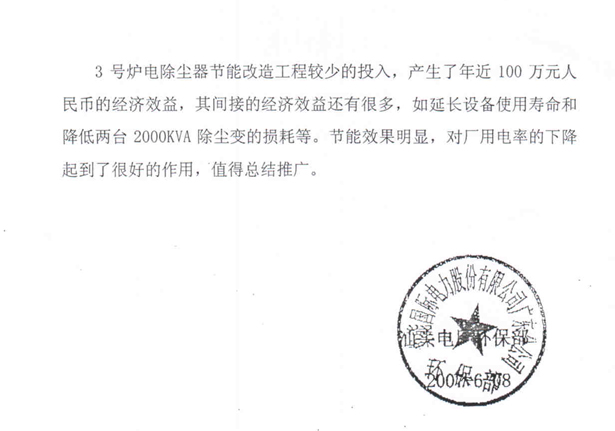

附件：用户节能报告
