神华国华盘山发电有限责任公司

1号炉电除尘高频电源改造节能运行报告

一、基本情况

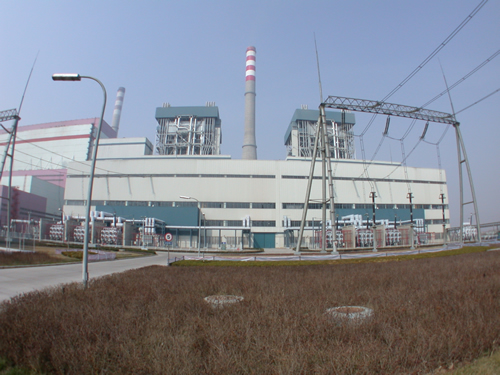

神华国华盘山发电有限责任公司1号炉500MW机组，是由俄罗斯设计生产的国内现有的大型超临界火力发电厂，每台炉配三台згд-108-9-6-6型双层双室六电场静电除尘器。阳极板采用大C型结构，阴极线采用芒刺线结构。电场有效高度9米，每台电除尘器上层电场通道数108个，下层电场通道数98个。每台电除尘器配24台工频高压硅整流变压器，1号炉共72台工频高压整流变压器。

1号炉电除尘器自投运以来，设备运行稳定可靠，除尘效果良好，但由于原电除尘电控系统设备太多、耗电量大，已经难以满足国家节能减排的要求，在多番考察，并结合现场实际情况后，提出用高频电源替代工频电源，并在2、3电场用1台高频电源带上、下2层本体的2个电场，在厂领导的关怀下，经过双方技术人员几个月的紧密合作和共同努力，高频电源电源节能改造十分成功，经实际测算除尘器的平均节电率超过50%，电除尘器除尘效率为99.77%。

二、高频电源节能改造前测试时工频电源运行参数

表1. 此次电除尘器效率试验期间1号炉1号电除尘器各电场主要运行参数表(部分)

试验日期：2010年8月25日

电场	参数	记录1	记录2	电场	参数	记录1	记录2
11A01	一次电压V	213	212	11B01	一次电压V	236	236
	一次电流A	32	32		一次电流A	45	45
	二次电压kV	48	47		二次电压kV	46	46
	二次电流mA	30	99		二次电流mA	298	301

11A03	一次电压V	208	210	11B03	一次电压V	234	233
	一次电流A	49	49		一次电流A	63	63
	二次电压kV	47	48		二次电压kV	44	44
	二次电流mA	297	300		二次电流mA	299	300

三、改造方案

①对本体不做改动；

②采用24台高频电源替换原有的一至四电场工频电源；

③改造一至四电场的120台振打电机的控制系统，优化振打功能；

④实现节能提效。

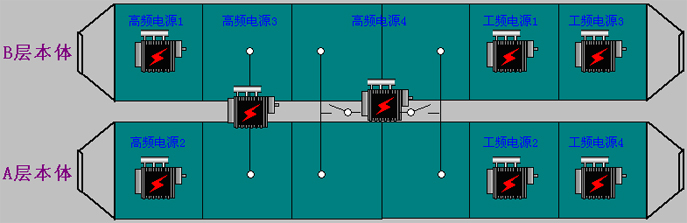

下图为单个室供电示意图，其余6个室本体供电方式相同：

高频电源为低压振打装置提供工作电源并实现对振打电机的控制，具有“断电振打控制功能”，实现高低压一体化控制，更有利于振打清灰，提高除尘效率。

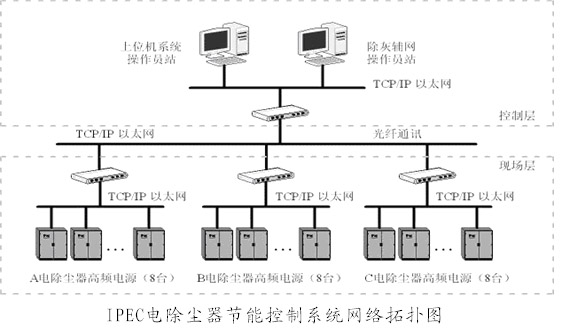

IPEC节能控制系统改造。针对高频电源控制器“工况自动检测”，增加节能参数调节功能、节能数据处理功能，IPEC系统的网络拓扑结构如下：

在1号炉高频电源、节能系统投运后，通过多次多负荷区间对电除尘器运行工况进行分析，参照除尘器出口在线粉尘仪的粉尘信号，深入调节不同节能等级（普通节能、增强节能、超级节能）的节能参数，最终确定系统的节能参数，满足现场工况要求，使烟气排放不低于改造前排放要求(改造后，1号炉除尘变耗电量为340kW/h，出口排放25mg/Nm3，测试数据由华北电科院提供)，节电率高于50%，超过要求的30%的节电率。

四、高频电源节能改造后测试时运行参数

采用龙净环保公司的高频电源节能改造后，系统运行稳定，除尘效率略有提高，节电效果显著。(部分参数)

电场	参数	记录1	记录2	电场	参数	记录1	记录2
11A01	母线电压V	533	529	11B01	母线电压V	519	514
	谐振电流A	4	4		谐振电流A	8	5
	二次电压kV	35.2	34.4		二次电压kV	30.6	30.9
	二次电流mA	58	60		二次电流mA	122	119

11B02	母线电压V	517	512	11B03	母线电压V	510	502
	谐振电流A	4	4		谐振电流A	2	2
	二次电压kV	32.7	35		二次电压kV	30.2	29.7
	二次电流mA	155	81		二次电流mA	78	77

五、6kV除尘变实际功耗对比

改造前1号炉除尘器6kV除尘变的平均功率为780kW/h，高频电源改造后，6kV除尘变的平均功率为340kW/h（其中24台高频电源的耗电功率低于120kW/h，24台工频高压整流变220kW/h）。

六、总结

高频电源、节能控制系统投运后一直稳定可靠，高频电源节能改造前1号炉除尘器6kV除尘变的平均功率为780kW/h，高频电源节能改造后，6kV除尘变的平均功率为340kW/h（其中24台高频电源的耗电功率低于120kW/h），节电率超过50%，且除尘效率略有提高，完全满足排放要求。该系统为我厂节约了大量的电量，产生了巨大的经济效益，其间接的经济效益还有很多，如延长设备的使用寿命和降低除尘变的损耗、减少维护成本等。总之，我厂的高频电源节能改造效果显著，值得推广。
