电除尘用高频电源





一、简介



电除尘用高频高压供电技术是当今国际电除尘器供电的前沿技术，龙净环保经过数年坚持不懈的技术攻关，在中国率先研究开发出技术性能达到国际先进水平，具有完全自主知识产权的高频电源设备。该产品的研制成功填补了国内空白，进一步确立了龙净环保在除尘电源技术业内的领先地位。

该产品与传统的可控硅控制工频电源相比性能优异，具有输出纹波小、平均电压电流高、体积小、重量轻、成套设备集成一体化、转换效率与功率因数高、采用三相电源对电网影响小等多项显著优点。特别是可以较大幅度地提高除尘效率，所以它是传统可控硅工频电源的革命性的更新换代产品，实现了电除尘器供电电源技术水平质的飞跃。

龙净环保研制的高频电源工作频率于2004年投入工业试运行，2006年1月通过省级鉴定，鉴定委员会一致认为：高频电源的研制成功使我国成为国际上掌握该项技术的少数几个国家之一。该成果属国内首创，达到国际先进水平。

其主要性能特点如下：

1、高效节能

效率与功率因数高，高频电源效率>0.9，功率因数>0.9，比工频电源节能20%以上，设备运行数年节省电费相当于收回全部投资。

2、可以较大幅度地提高除尘效率

高频电源有效提高了ESP的收尘效率，减少粉尘排放量在30%以上，用于改造常规电源 ，花费的成本比本体改造低，改造工期短， 效果又好。

3、体积小、重量轻，节省土建电缆成本

重量仅为工频电源的三分之一，变压器与控制柜集成一体化，直接安装在除尘器顶部，电缆用量大量减少，不占用控制室空间，可节省土建成本。

4、增大电晕功率，并可有效抑制反电晕

纯直流供电时，输出电流大，可达工频电源的2倍，输出电压高，可达工频电源的1.3倍；间歇供电时，可有效抑制反电晕现象，特别适用于高比电阻粉尘工况。

5、火花控制特性好

采用串并联混合谐振变换器具有恒流特性，可以有效抑制电场火花的电流冲击，30us内迅速熄灭火花。

6、先进的控制理念

反电晕严重时，设备自动进入间歇供电，寻求****的脉冲宽度和脉冲频率。高低压一体化控制，断电振打及减功率振打功能可有效提高除尘效率。

7、完善的远程监控功能

高频电源设备与上位机构成智能控制系统，具有远程软启动、软停机功能，实现远程监控管理。

8、绿色电源

采用三相电源，对电网影响小，无缺相损耗，无电网污染。具有短路、开路、过流、超温保护等，可在工况恶劣的现场环境使用。



二、高频电源技术优势

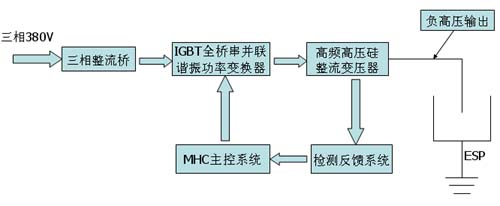

1、 高频电源原理



三大组成：变换器、高频变压器、控制器



2、 二次电压波形





纯直流供电与间歇脉冲供电

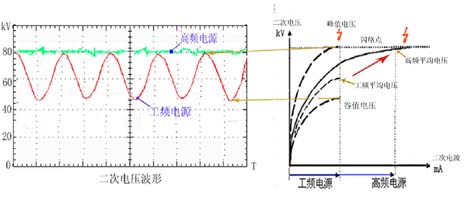

3、高频电源与工频电源输出对比图

(1)高频电源能提供更高的输出电压，可达工频电源的1.3倍。
(2)高频电源能提供更大的输出电流，可达工频电源的2倍。
(3)高频电源可有效增大电晕功率，提高除尘效率。

4、低耗、高效

(1)设备效率与功率因数均大于0.9，设备损耗只有工频电源的三分之一,能较大幅度提高除尘效率
(2)应用高频电源平均可使出口排放下降30%，以除尘效率99.8%为例，若保证除尘效率不变，比集尘面积可减少10%，意味着大量减少本体钢材耗量。
(3)高频电源体积小，重量轻，由于整机一体化直接在除尘器上安装，无需控制室且电缆用量减少，所以还有降低投资的优点。
(4)排放降低30％以上，甚至高达70％。
(5)龙净高频电源高效节能，比常规电源节能20%以上，以1.0A计算，每年可节能1.38万千瓦时,长期运行节能创效更为可观，具有良好的经济效益。
(6)通过电源配置和控制方式优化，系统节能达到50％以上，保效节能极为可观。
(7)采用三相电源对电网负载平衡，也解决了对电网的污染问题。


5、性能优越

(1)火花控制特性好，恒流特性，30微秒内迅速熄灭火花。
(2)先进的控制理念，高低压一体化，复合功率振打，反电晕检测控制。
(3)完善的远程监控功能，可构成IPC智能系统。
(4)完善的保护功能，经受多年的现场工矿考验。
(5)高频电源是电除尘供电电源发展的一项最前沿的高新技术，已成为传统工频电源的革命性更新换代产品。
