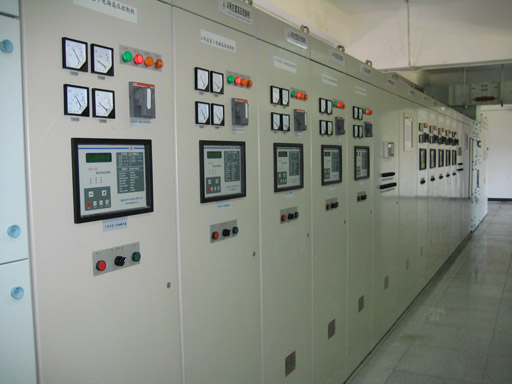

常规电源(K型)

------GGAJ02-K型高压静电除尘用整流产品


一、引言

   电除尘器供电电源自动控制设备，自80年代开始应用微处理器和8位单片机等微机控制技术以来，技术水平已有了显著提高。我公司引进美国GE公司技术开发成功的DAVC控制器，以其优异的性能，成为这种设备的典型代表，受到广大用户的好评。

    随着电除尘控制机理应用研究的进一步深入，单片机技术、特别是16位单片机技术的发展，以及智能电除尘器控制系统（IPC）的广泛应用，用户对更高性能微机控制设备的期望和需求更加迫切。在这种情况下，我们公司以高起点、高性能为基点，开发出新一代电除尘器微机控制供电设备--K型产品。K型产品的核心MVC-196控制器作为DAVC升级换代产品，吸收了包括DAVC在内的国内、外最新控制技术的精华，应用了我们最新的研究成果。该产品的开发在立足'全数字化技术特征、高精度火花响应控制、独创性控制功能、网络化设计概念'的四大基础上，其目标是开发出具有世界先进水平的产品。

二、K型(Mvc-196)产品的主要特点

    1、采用高速、高性能、大容量真16位单片机为控制核心

    本产品采用了Intel公司高性能的CHMOS 16位单片机--80C196KB为主控芯片。该单片机内部总线为16位，并集成了A/D、高速I/O、PWM、串行通讯口、定时/计数器等接口电路。功能强大，指令效率高，速度快，为K型产品的性能提高提供了保证。

    2、数字化控制程度大幅度提高

    利用80C196KB的多路A/D及扩展电路，扩展为15路A/D，对模拟信号输入采用高速、高分辨率采样，特别是对二次电压、电流瞬时值进行连续采样，为实现检测电压峰值、谷值检测存贮波形，软件检测火花提供了保证。

    3、独家采用硬件和软件双重火花检测控制技术

    DAVC采用的软硬件配合浮动火花检测技术是一个很好的检测技术。本产品在兼容该项技术基础上，开发出纯软件检测火花新技术，该技术重点检测非常微弱的火花信号和火花先兆信号。 在闪络控制中实现无冲击不关断软控制，电场电压恢复很快，损失极小。设备可在高火花频率（每分钟500次）下安全、稳定运行。

    4、扩充并完善了多种控制方式

    将控制方式扩充为全波供电、双半波间歇供电、单半波间歇供电三大模式，每种模式均有10种运行方式。对全波供电而言，新提供'火花率设定控制方式'，设备将稳定运行在设定的火花率之下。对间歇供电而言，不仅提供了双半波、单半波两种模式，还提供了充足的占空比调节范围。

    5、自动检测动态V-I曲线族

    测试动态V-I曲线族相对于检测普通V-I曲线具有更丰富的信息量。动态的意思是动态地快速检测；曲线族的意思是同时检测出V-I有关的三组曲线（包括平均值、电压峰值、电压谷值三组曲线），这三组所包含的信息可用于准确判断电场放电状态、反电晕发生以及分析反电晕程度。

    6、采集并存贮电压、电流波形

    设备自身具有与'数字存贮示波器'相似的瞬间单次波形记录贮存功能和重复波形记录刷新功能。自动捕捉火花放电瞬间的电压、电流波形并自动刷新、自动记录正常运行时的电压、电流波形。在IPC上位机上可调看实时的电压、电流波形和火花放电波形。通过远程网络技术，技术人员可以远距离在线将设备所有特性参数调试至****状态，并随时观测电压、电流波形。

    7、具有特殊的保护功能

    在完善的短路、开路、过流、偏励磁、超油温检测等基础上，具有特殊的超电压限压和过载限流措施。硬件看门狗电路可以在强干扰情况下自复位运行。

    8、IPC的一个功能强大的子系统

    K型作为IPC一个功能强大的子系统，具有完善的网络系统控制功能，所有参数可以在上位机上设定（参数分一级、二级参数），IPC可监控MVC-196的实时运行状态，可将控制参数渗透到每一项控制内容，结合其波形采集存贮等特点，可实现远距离在线精确调试。

    9、人机接口界面友好

    采用2′16字符液晶显示器显示参数、控制状态，所有参数修改采用功能键输入，取消DAVC中所用的拨码开关方式，所有参数保存在EEPROM，掉电时不丢失。调试时，用手提电脑运行'MVC-196在线调试系统'，可以进行参数修改，波形显示、曲线显示等在线调试功能。

    10、集成度、可扩充性提高

    MVC-196控制器自身带光隔离通讯单元、触发单元，无须外置通讯板和触发板
    ，另外，还预留可扩展的A/D、I/O口以备特殊应用之用。

三、K型产品鉴定

    2001年12月21日福建省科学技术厅在我公司召开了《GGAj02－K型高压静电除尘用整流设备》产品技术鉴定会，与会专家在听取了项目课题组的技术总结报告、技术分析报告、用户报告等，详细阅读了各种资料，实地考察了用户使用现场后，一致认为： K型产品是立足于自主开发、大胆创新、应用新技术开发的新一代微机控制设备，其技术创新主要体现在：

    1．设备具有'超微火花控制'特性 可检测微弱火花的前兆信号，实现电场闪络的无冲击不关断软控制。设备亦可在500次/分的高火花频率下稳定运行。

    2．设备具有'动态特性诊断'功能 能实现对电场动态阻抗的分析和反电晕检测与定量分析，亦可对电场电晕放电能力及火花控制特性作出评价，把检测、分析、诊断与控制紧密结合起来，进一步提高了反电晕的检测精度，是电除尘器控制技术的一大突破。

    3．设备采用了工业现场总线技术 该技术改善了系统结构，提高了系统性能，使每一台设备都能成为现场总线网络中的一个对等节点，通讯控制能力得以大幅度地提升，该项技术得应用在国内同类产品中属首创。

    鉴定委员会一致认为：

    有多项创新的GGAj02－K型高压静电除尘用整流设备实现了全数字化技术特征、高精度火花响应控制、独创性控制功能、网络化设计概念的目标。该产品技术处于国内领先，达到当前国际先进水平。
