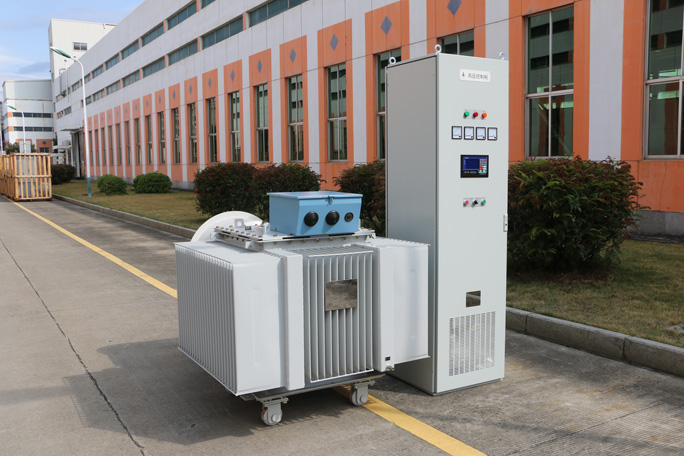

电除尘用变频电源

一、变频电源基本原理

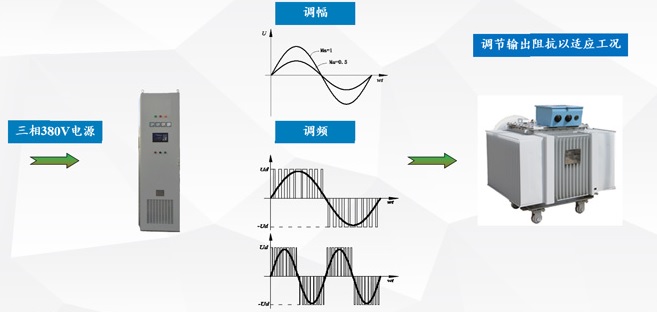

变频电源采用1000Hz以下运行频率，主回路包括整流电路V1、滤波电路LC、IGBT逆变器和整流变压器T1四个部分，采用AC→DC→AC→DC变流方式：将三相进线交流电压整流为直流电压，然后经SPWM逆变后升压整流，输出电压纹波系数低于3%的平滑直流高压电压，相比工频电源可减少电场火花率并提高电场电晕功率，可作为单相工频电源/三相电源的升级换代产品。

二、变频电源特性

1、变频电源直流输出电流可达2.4A，直流输出电压可达90kV以上稳定运行，输出二次电压纹波系数小于3%，远好于单相工频电源35-45%的纹波系数，可以提供更高的电源电压，而且供电波形平稳，可以有效杜绝单相工频电源由正弦波波峰、波谷带来的能耗影响。

2、变频电源输出直流电流单波周期最小为1ms，间歇脉冲供电方式灵活可调，间歇比灵活可调，调节范围大，同时可更改工作频率以调整脉冲波形，具有很好的工况适应性。

3、电源脉冲宽度为50us-100ms，脉冲宽度根据电场负载选择；脉冲重复次数灵活可调，典型值≥150PPS.

4、变频电源由IGBT组成逆变器采用SPWM开关工作模式，可实时快速熄灭火花，并在几十ms内快速恢复电场供电。

5、 改变工作频率有利于电源阻抗与电场阻抗的动态匹配，可提高二次电压、减小二次电流，可抑制反电晕现象。

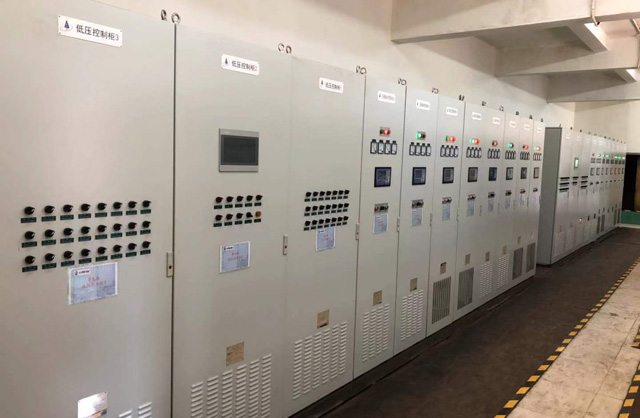

三、现场应用

1、方大特钢电除尘变频电源改造

2、新余钢铁烧结机头改造

3、五鑫铜业有限责任公司澳炉变频电源改造

4、诺客蒙鑫水泥窑变频电源改造

5、智利HUASCO球团项目
